Mạch bơm nước tự động dùng IC 555

Hôm nay Điện Tử Sáng Tạo sẽ chia sẻ cho các bạn một mạch điện đơn giản có tính ứng dụng cao trong cuộc sống Mạch bơm nước tự động sử dụng IC 555. Tùy vào mỗi người mà mạch này có thể thực hiện các công việc khác nhau ( Đa dạng trong ứng dụng ) . Nhưng Ad thấy nó ứng dụng cho việc bơm nước tự động là hay nhất . Có bạn có thể giống suy nghĩ như Ad , nhưng có bạn cũng có thể ứng dụng nào vào việc chống trộm , mạch thực hiện việc thí nghiệm , báo mức chất lỏng …………………..vv.

Đầu tiên chúng ta tìm hiểu qua con Ic thần thánh 555 sơ lược để các bạn hiểu sâu hơn về nguyên lý :

IC 555

Tổng quan về IC LM555 LM555 là một thiết bị hết sức ổn định cho sự dao động và tạo ra độ chính xác định thời. Lần đầu tiên được giới thiệu bởi tập đoàn Segnetics với gồm hai loại là SE555 và NE555 vào năm 1971. Sự kết nối các chân và chức năng của từng chân: nhìn thấy ở hình dưới:
Chân 1(Nối đất_Ground) Chân đất phần lớn có điện thế cung cấp là âm, cái mà thường nối với mạch thông thường khi họat động từ nguồn dương cung cấp.

Chân 2(Chân khởi hành_Trigger) Chân này là chân ngõ vào cái là nguyên nhân làm ngõ ra cao hay bắt đầu chu kỳ định thời. Chân khởi hành xuất hiện khi ngõ vào chân khởi hành đi từ điện áp trên 2/3 điện áp cung cấp đến một điện áp thấp hơn 1/3 của nguồn cung cấp. Ví dụ như khi ta cung cấp một nguồn 12V, điện áp ngõ vào chân khởi hành phải bắt đầu từ trên 8V di chuyển xuống một nguồn áp thấp 4V để bắt đầu chu kỳ định thời. Hành động này thì ở mức nhạy cảm và điện áp chân khởi hành có thể thay đổi rất chậm. Để tránh khởi hành lại, điện áp chân khởi hành phải trở về một áp trên 1/3 nguồn cung cấp trước khi kết thúc chu kỳ định thời trong kiểu đơn ổn. Dòng ngõ vào chân khởi hành là khoảng 0,5µA.

Chân 3 (Đầu ra_Output) Chân đầu ra của 555 di chuyển đến một mức cao là 1,7V thấp hơn nguồn cung cấp khi chu kỳ định thời bắt đầu. Ngõ ra trở
lại ở một mức thấp gần 0 ở cuối chu kỳ. Dòng tối đa từ ngõ ra vào khoảng 200mA.

Chân 4 (Chân khởi động lại – Reset) Một mức logic thấp trên chân này sẽ khởi động lại thời gian và đưa ngõ ra trở về trạng thái thấp. Nó thì thường được nối với nguồn dương nếu không sử dụng.

Chân 5 (Chân điều khiển_Control Voltage) Chân này cho phép thay đổi điện áp khởi hành và điện áp ngưỡng bằng cách cung cấp một điện áp ngoài. Khi 555 thì đang vận hành trong trạng thái không ổn định và dao động. Ngõ vào này có thể được sử dụng để thay đổi hay điều chỉnh tần số ngõ ra. Nếu không sử dụng, ta nên đặt một tụ điện nhỏ từ chân 5 đến đất để tránh sự xuất phát sai hay bất thường khả dĩ từ những tiếng ồn hiệu ứng. Chân 6 (Chân ngưỡng cửa_Threshold)

Chân 6 thì được sử dụng đẻ khởi động lại chốt cửa và gây cho ngõ ra trở về thấp. Sự khởi động lại xuất hiện khi điện áp trên chốt di chuyển từ điện áp dưới 2/3 của nguồn cung cấp đến điện áp trên 2/3 nguồn cung cấp. Hoạt động thì ở mức nhạy cảm và có thể thay đổi chậm giống điện áp chân khởi hành.

Chân 7 (Chân tháo gỡ_Discharge) Chân này là đầu ra thu nhận mở mà pha ngõ ra chính trên chân 3 và có dòng chìm tương tự khả năng.

Chân 8 (V+) Đây là chân cho nguồn + vào cung cấp cho IC 555. Nguồn áp cung cấp có phạm vi nhỏ nhất là 4,5V cho đến cao nhất là 16V.

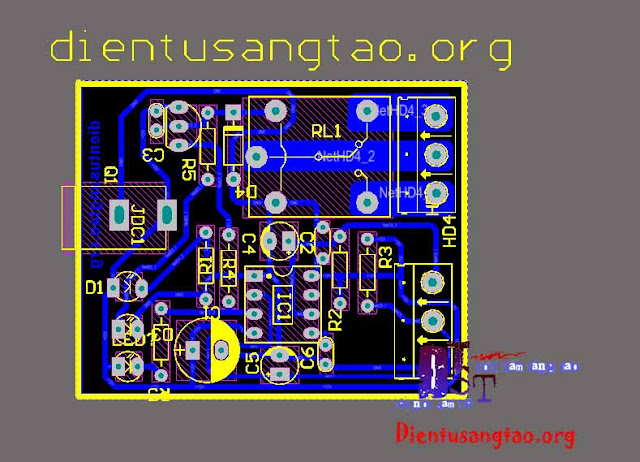

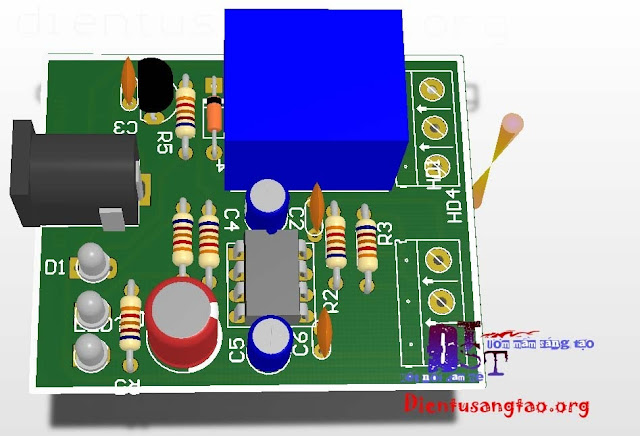

Video demo Mạch in mạch bơm nước tự động sử dụng IC 555 V2

Video demo Mạch in mạch bơm nước tự động sử dụng IC 555 V2

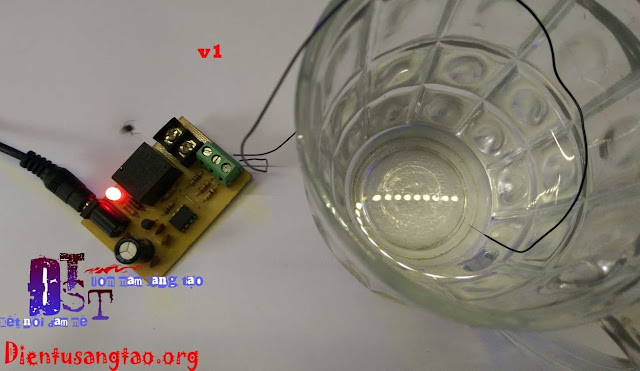

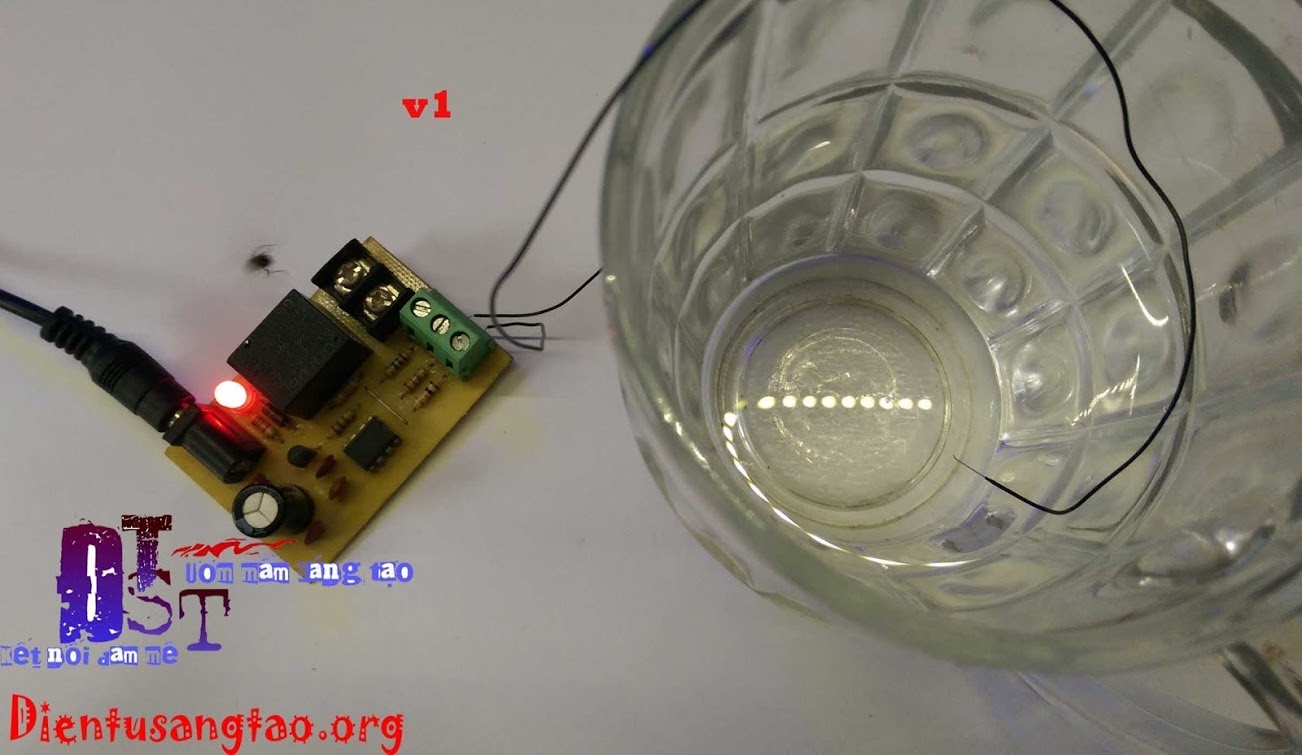

V1 Phiên bản vẽ vội :v

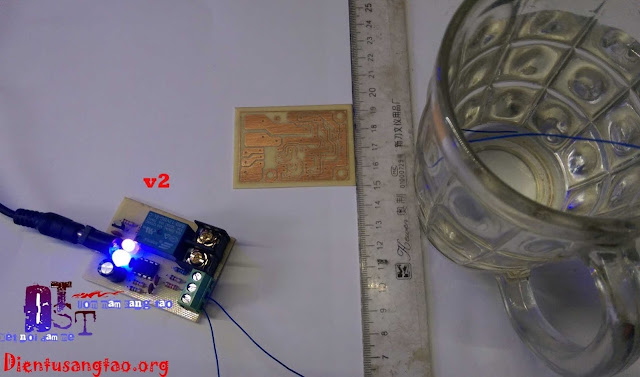

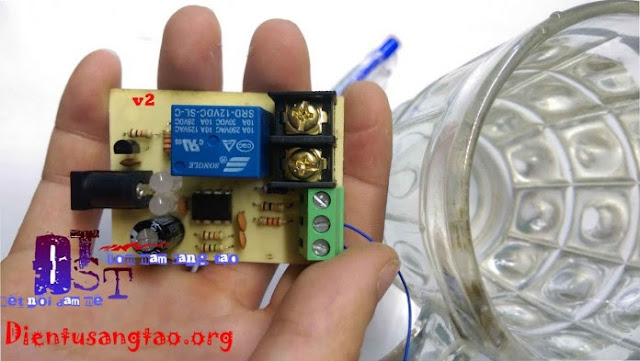

Phiên bản 2 có thêm led báo nguồn và sắp xếp hợp lý hơn ( nhưng thiếu led báo bể đầy )

Điện tử sáng tạo sẽ chia sẻ mạch v3 ( có đủ 3 led báo trạng thái )

Sơ đồ nguyên lý Mạch bơm nước tự động dùng IC 555 v3

Sơ đồ nguyên lý

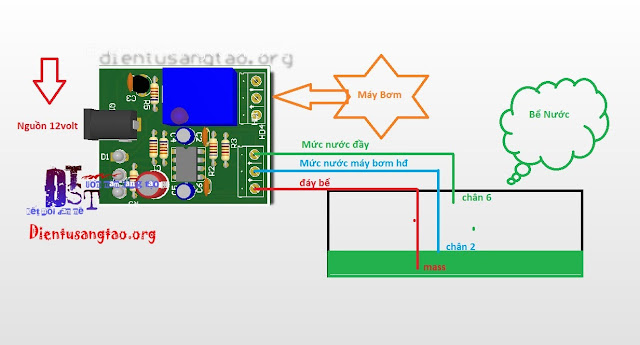

– Nguyên lý hoạt động:

Máy bơm sẽ tự động kiểm tra mức nước trong bể và tự động điều khiển cho phép bơm hoặc ngắt máy bơm.

Các mức nước trong bể được chia làm 2 mức:

+ Mức đầy bể: Mức 1, mức này cho phép điều khiển tắt máy bơm

+ Mức cạn bể: Mức 2, mức này cho phép điều khiển bật máy bơm để bơm nước lại bể.

Khi bể cạn, Mức 1 ở mức cao → cho phép máy bơm hoạt động

Khi bể đầy Mức 1 và Mức 2 ở mức thấp → điều khiển tắt máy bơm

sau khi đầy bể, khi dùng nước trong bể cạn dần lúc này Mức 1 ở mức cao, còn Mức 2 ở mức thấp → máy bơm giữ trạng thái tắt như ban đầu cho đến khi bể cạn đến mức Mức 2
